SO-AMR 101 조립 가이드

정보 ℹ️ INFO

이 문서는 HuggingFace LeRobot SO-Arm 101 공식 가이드를 기반으로,
RoboSEasy 스타일로 재구성한 한국어 조립 안내서입니다.

1. 개요

SO-101은 6축 오픈소스 로봇 팔로, 3D 프린팅 부품과 STS3215 서보 모터를 사용하여 직접 조립할 수 있습니다.

2. 준비 단계

2.1 부품 소싱 및 3D 프린팅

2.2 LeRobot 설치

가상환경 활성화

cd lerobot

# 가상환경 활성화
source .venv/bin/activate

Feetech SDK 설치

pip install -e ".[feetech]"

3. 모터 설정

💡TIP

반드시 조립 전, 모터 설정을 먼저해주세요.
조립 후 모터 설정을 하게 되면 모터 케이블을 다시 빼고 하나씩 모터 설정을 해야합니다.

3.1 USB 포트 찾기

Leader 보드와 Follower 보드를 자신의 PC와 USB 케이블로 연결한 후, 아래 명령어로 포트를 확인하세요.

ls /dev/ttyACM*
lerobot-find-port

Leader 보드와 연결된 USB 케이블을 PC에서 뽑고 Enter를 누릅니다. 그러면 아래와 같은 결과를 확인할 수 있습니다.

The port of this MotorsBus is '/dev/ttyACM0'
Reconnect the USB cable

해당 보드의 포트는 ‘/dev/ttyACM0’입니다.

이제 Follower 보드와 PC와 연결된 USB 케이블만 남겨두고 같은 명령어를 실행합니다.

lerobot-find-port

Follower 보드와 연결된 USB 케이블을 PC에서 뽑고 Enter를 누릅니다. 그러면 아래와 같은 결과를 확인할 수 있습니다.

The port of this MotorsBus is '/dev/ttyACM1'
Reconnect the USB cable

해당 보드의 포트는 ‘/dev/ttyACM1’입니다.

각 포트가 어떤 팔(Leader/Follower)에 해당하는지 구분하세요.

💡TIP

Ubuntu에서는 기본적으로 포트 사용 권한이 제한되어 있습니다.
따라서 사용자를 dialout 그룹에 추가 해 두면,
매번 포트 권한을 직접 설정하지 않아도 되어 훨씬 편리하게 사용할 수 있습니다.

dialout 그룹 권한 부여

sudo chmod 666 /dev/ttyACM0
sudo chmod 666 /dev/ttyACM1
sudo usermod -a -G dialout $USER

3.2 모터 ID 및 Baudrate 설정

각 모터는 고유 ID가 필요하며, 통신을 위해 동일한 Baudrate로 설정해야 합니다.

아래 명령어를 실행하고 터미널에서 보이는 가이드에 따라서 모터와 순서를 따르세요.

💡TIP

미리 모터를 순서대로 배열하고 아래 명령어를 실행합니다.
아래 첨부한 이미지를 참고하여 순서를 잘 지켜 진행하세요.

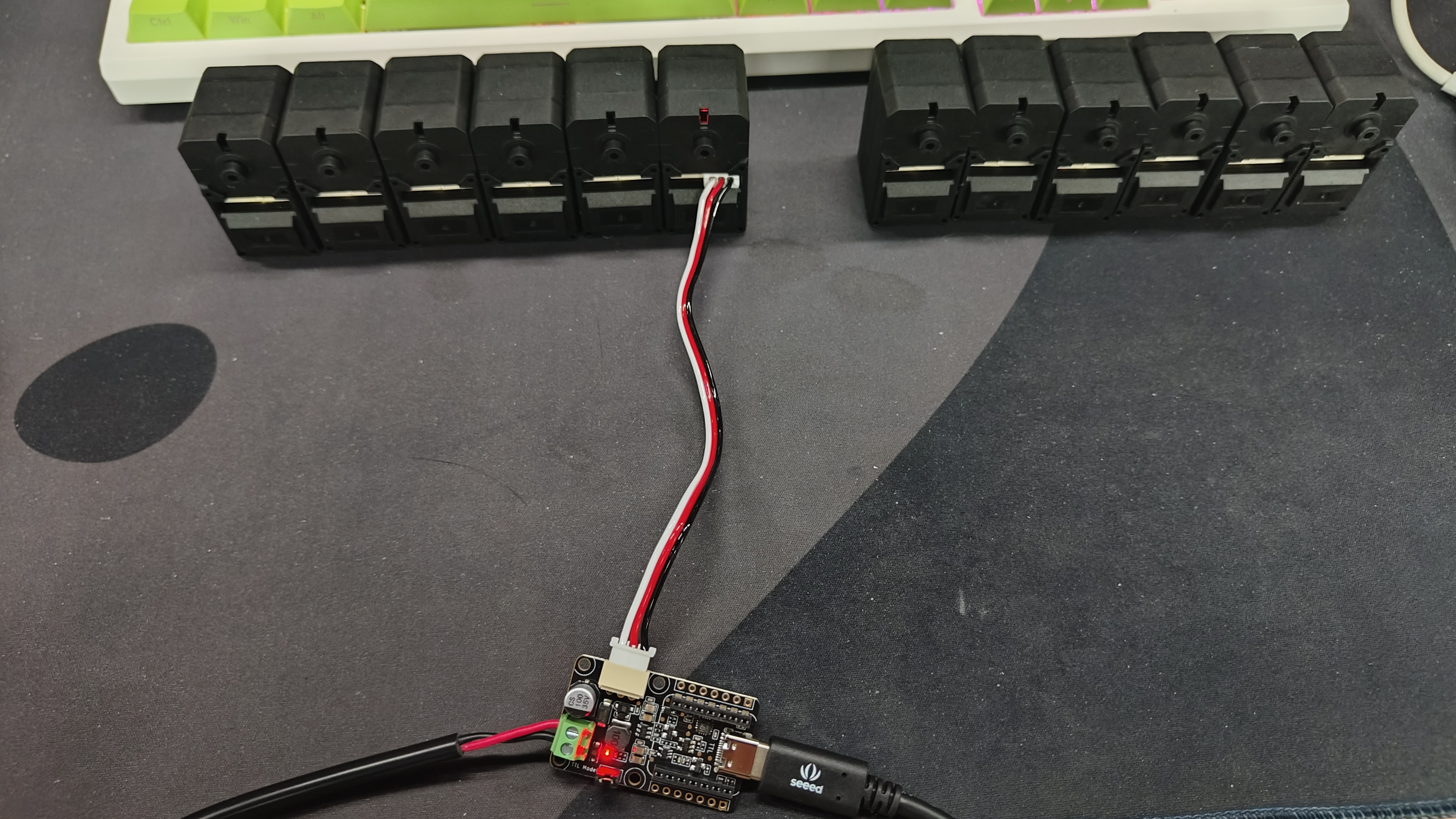

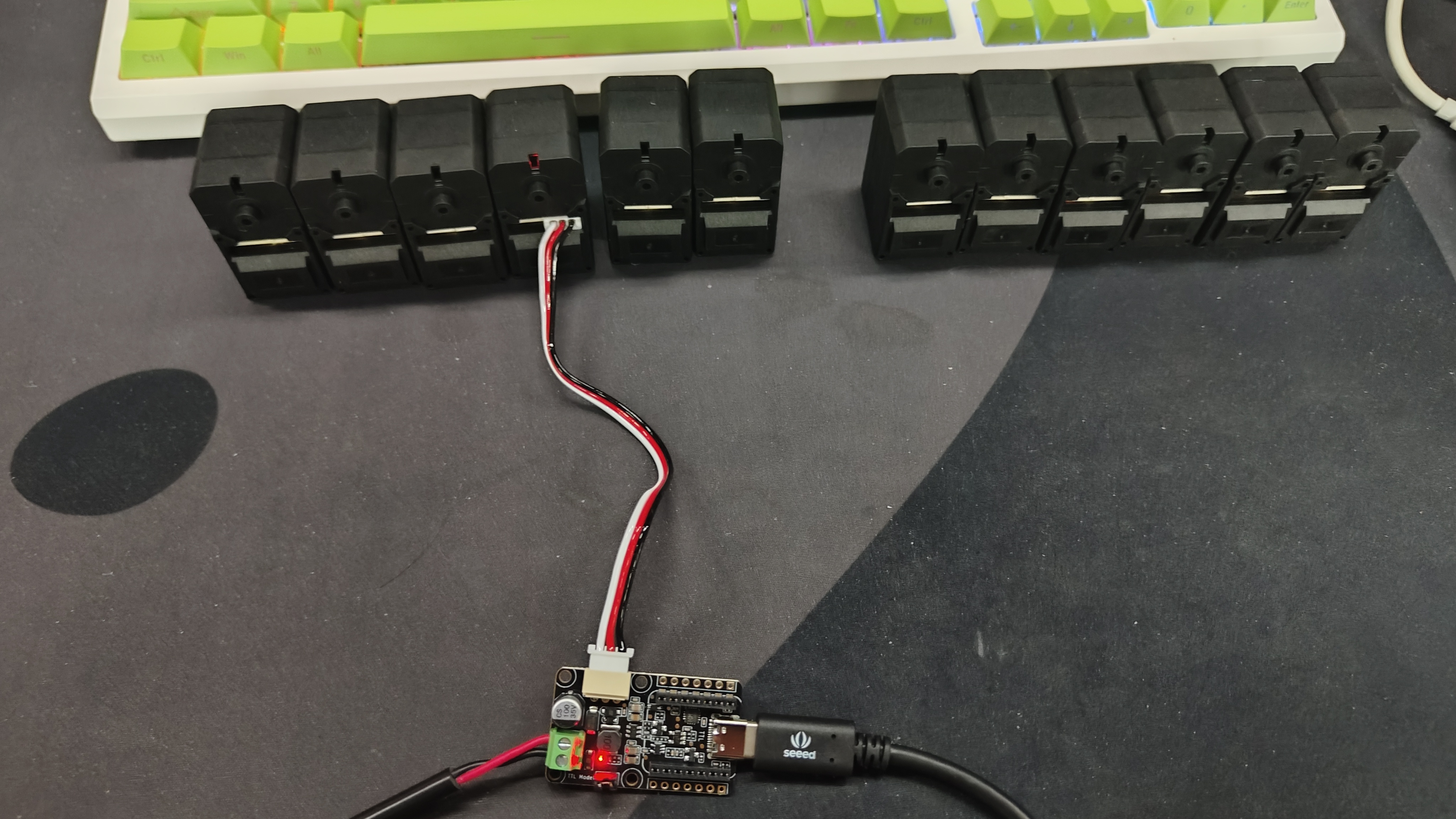

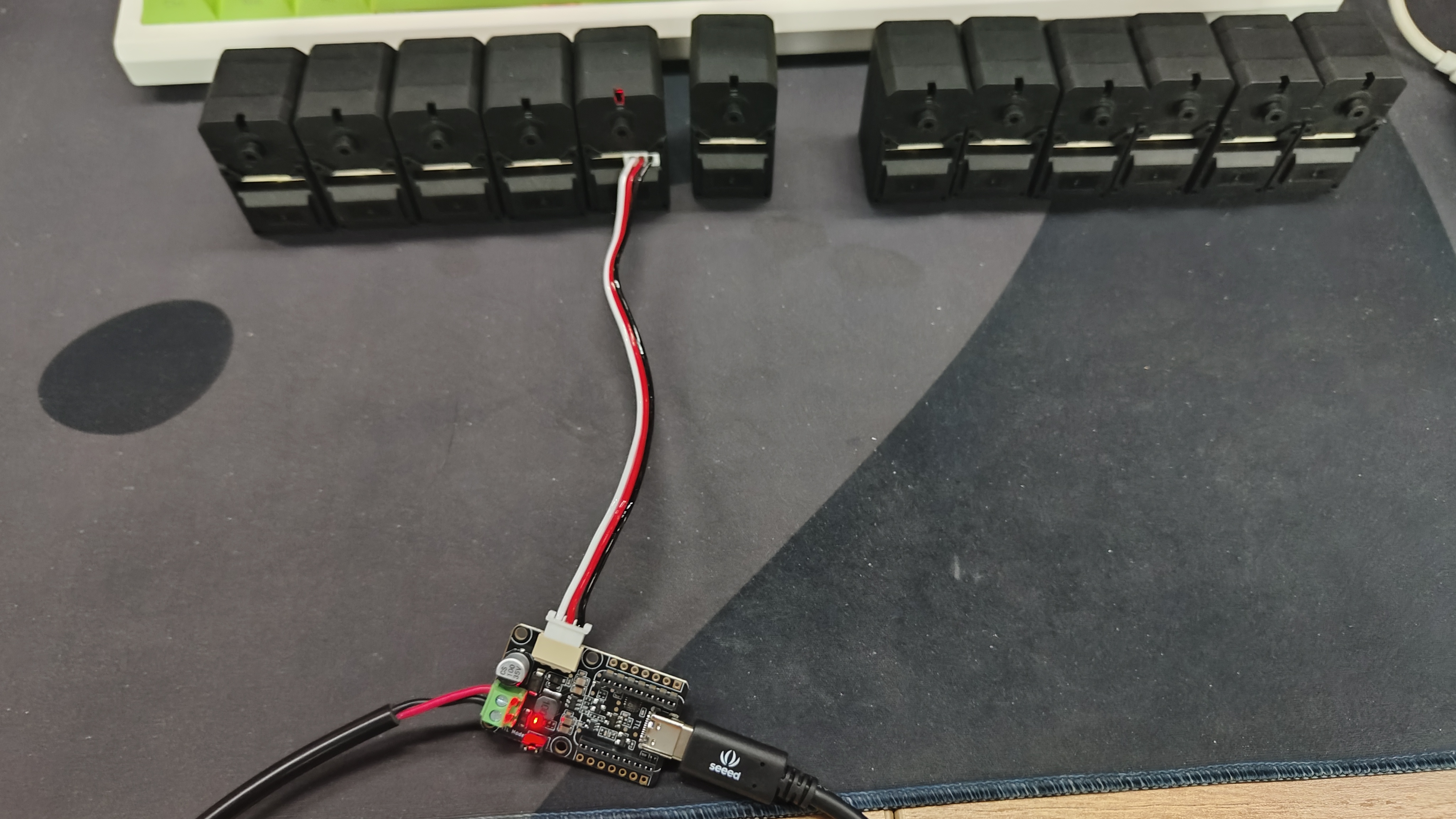

Leader Arm Joint 6Leader Arm Joint 5Leader Arm Joint 4
Leader Arm Joint 6 CalibrationLeader Arm Joint 5 CalibrationLeader Arm Joint 4 Calibration

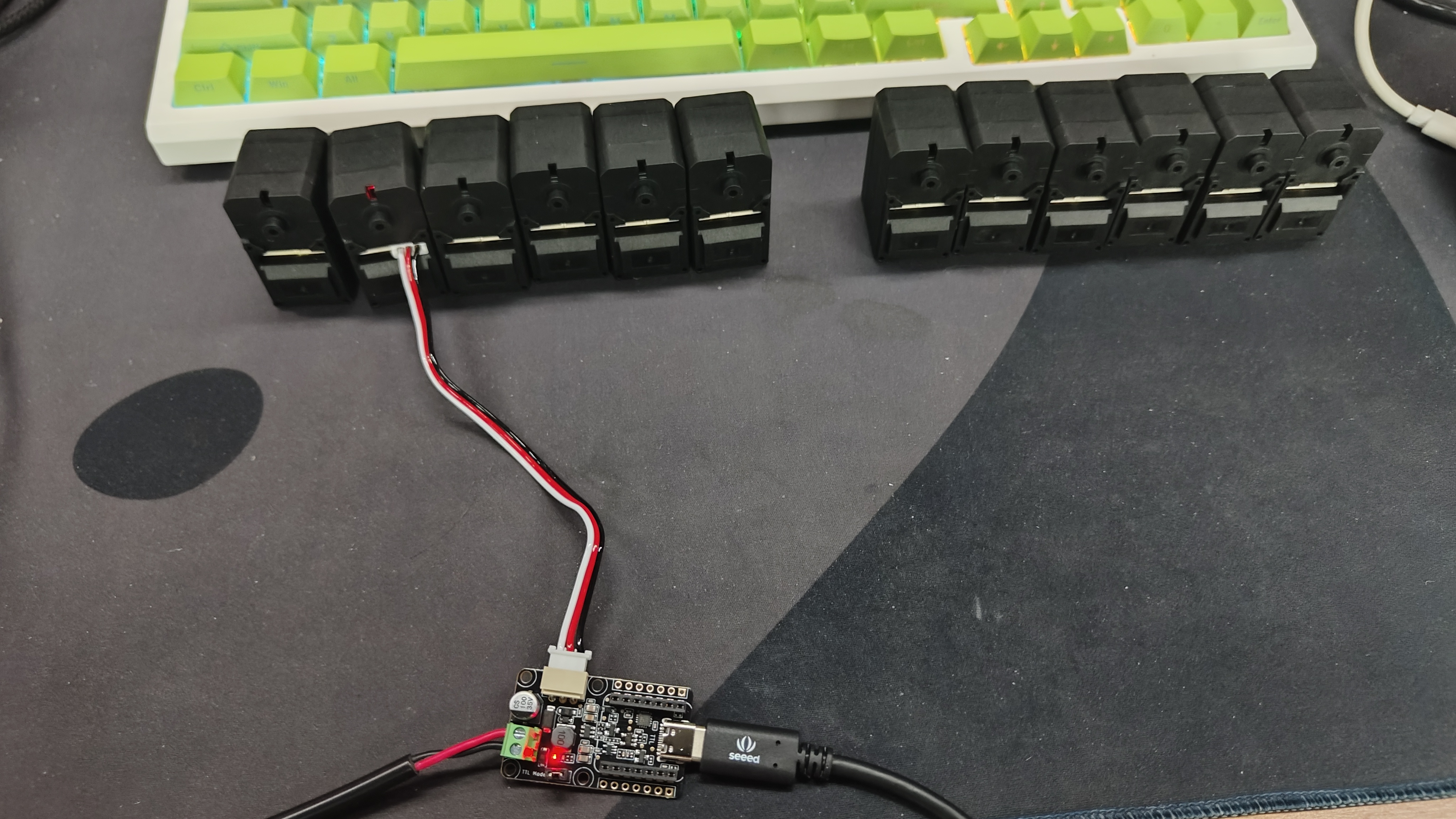

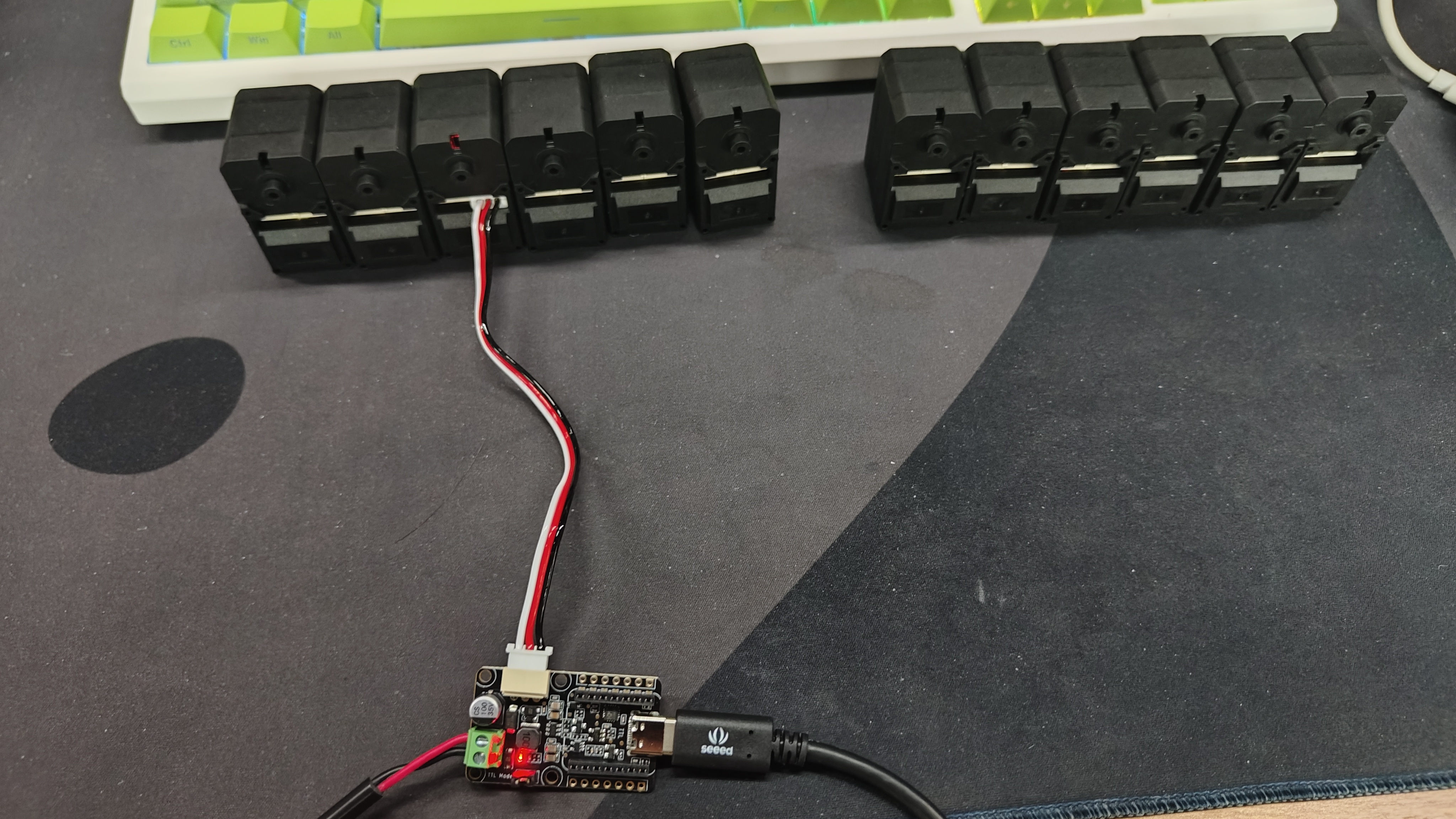

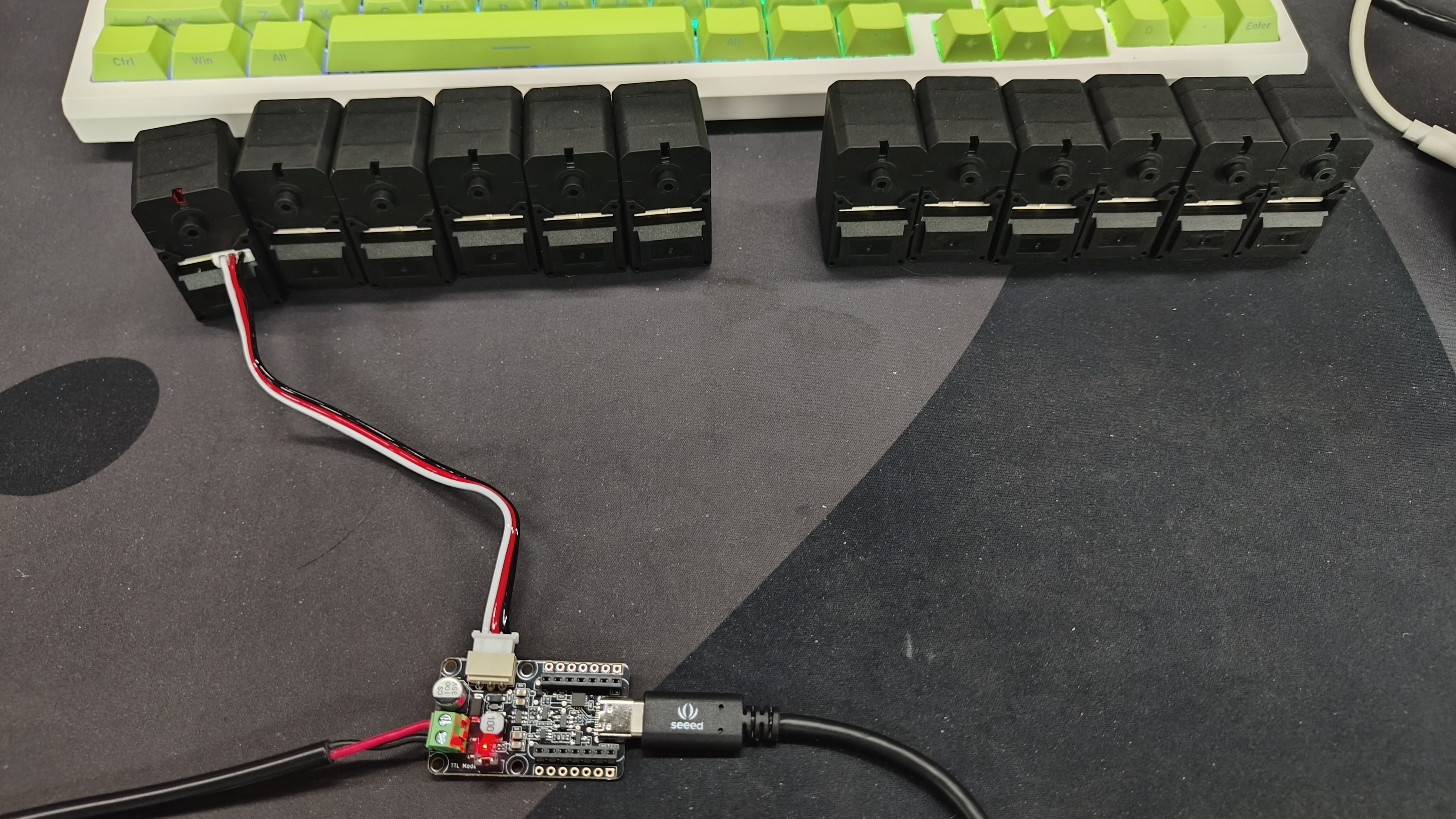

Leader Arm Joint 3Leader Arm Joint 2Leader Arm Joint 1
Leader Arm Joint 3 CalibrationLeader Arm Joint 2 CalibrationLeader Arm Joint 1 Calibration

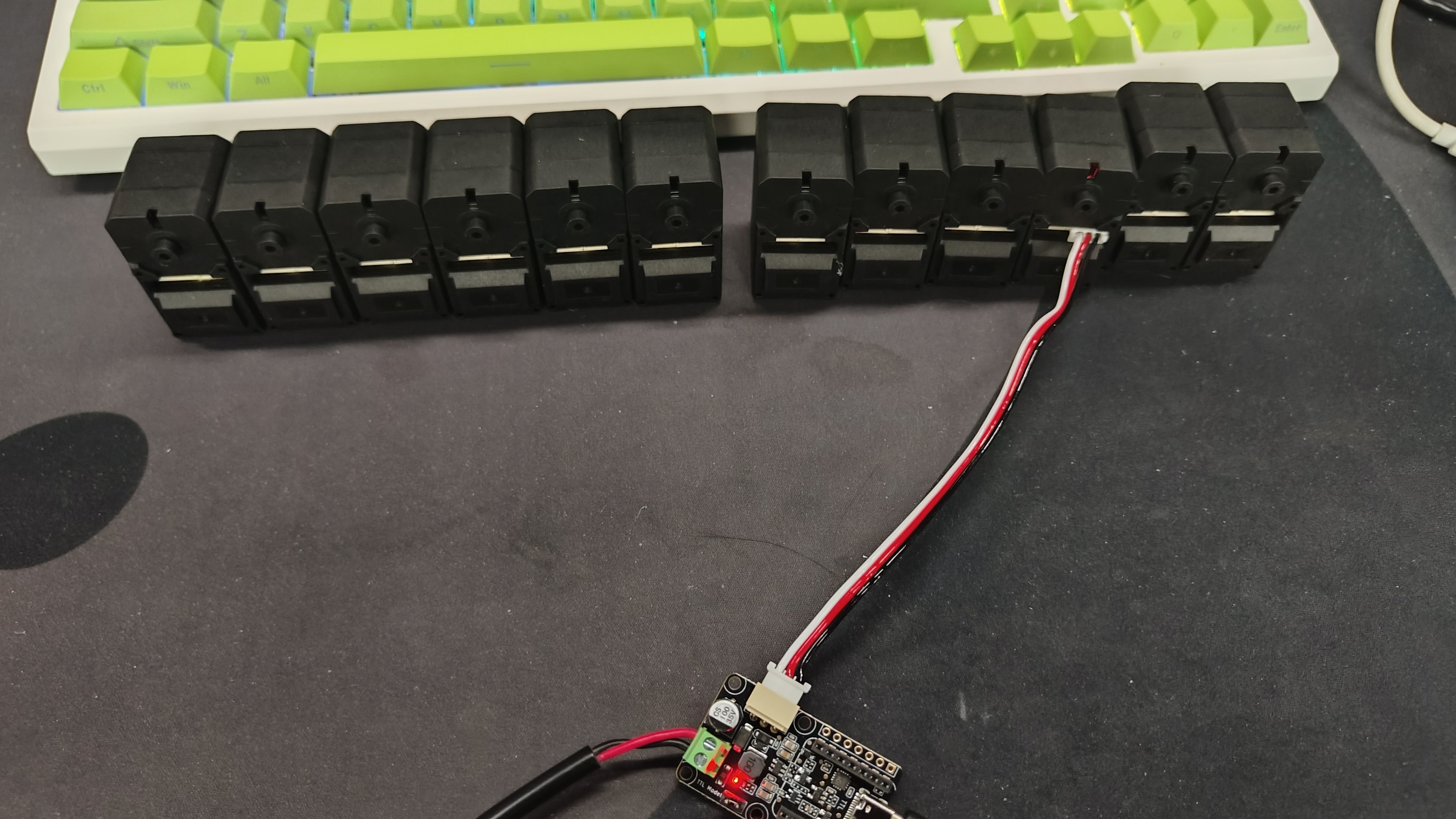

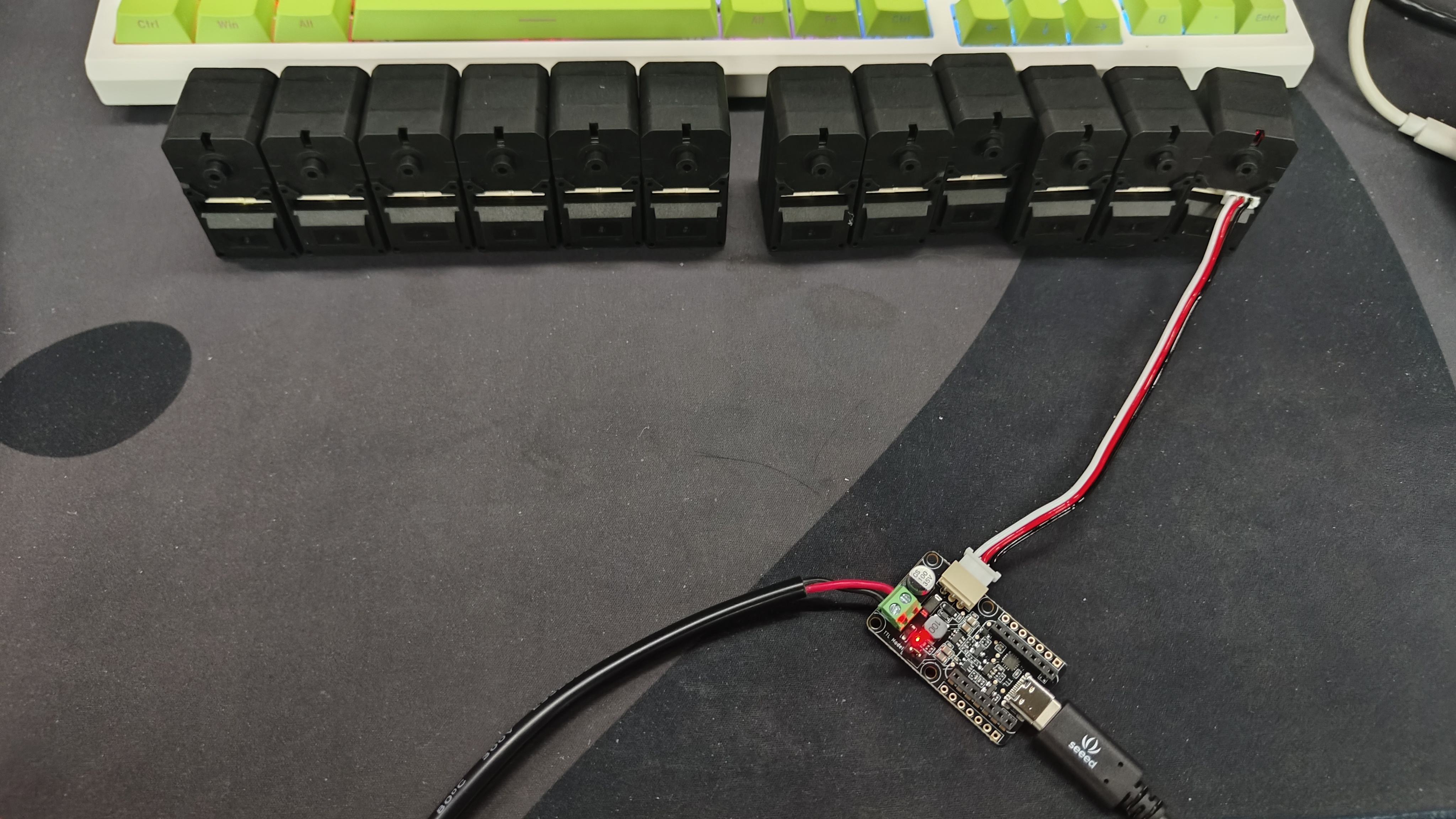

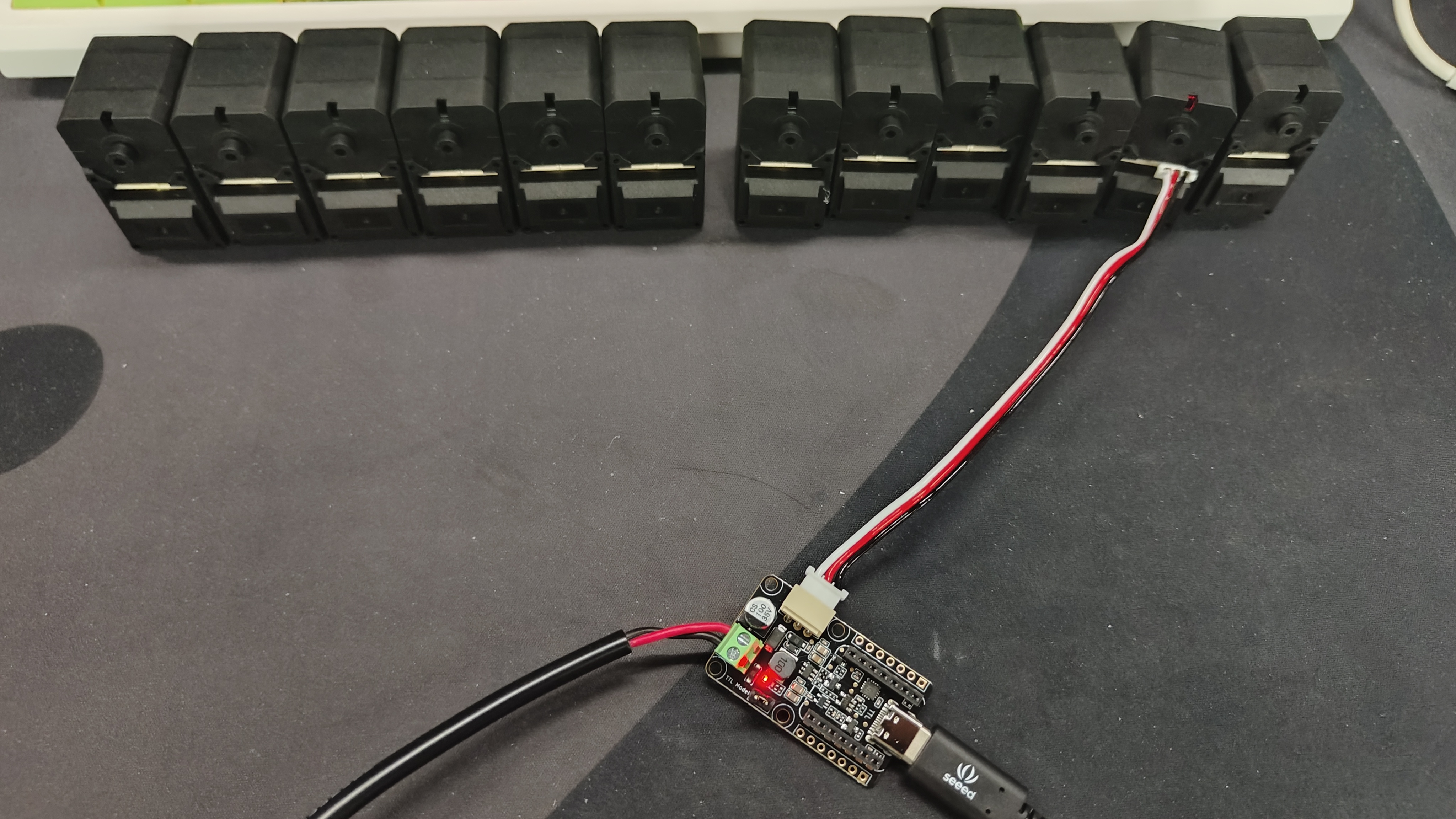

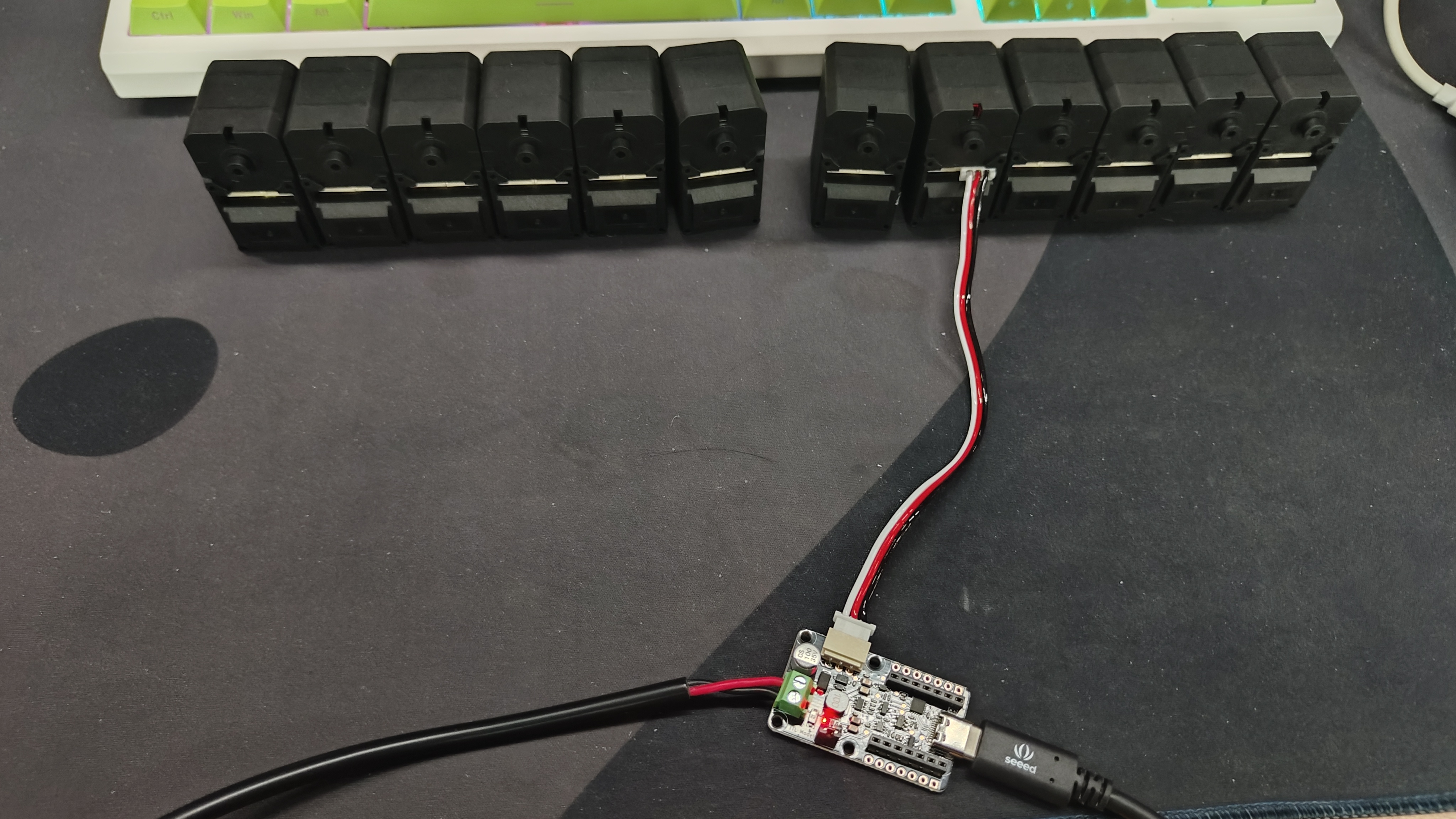

Follower Arm Joint 6Follower Arm Joint 5Follower Arm Joint 4
Follower Arm Joint 6 CalibrationFollower Arm Joint 5 CalibrationFollower Arm Joint 4 Calibration

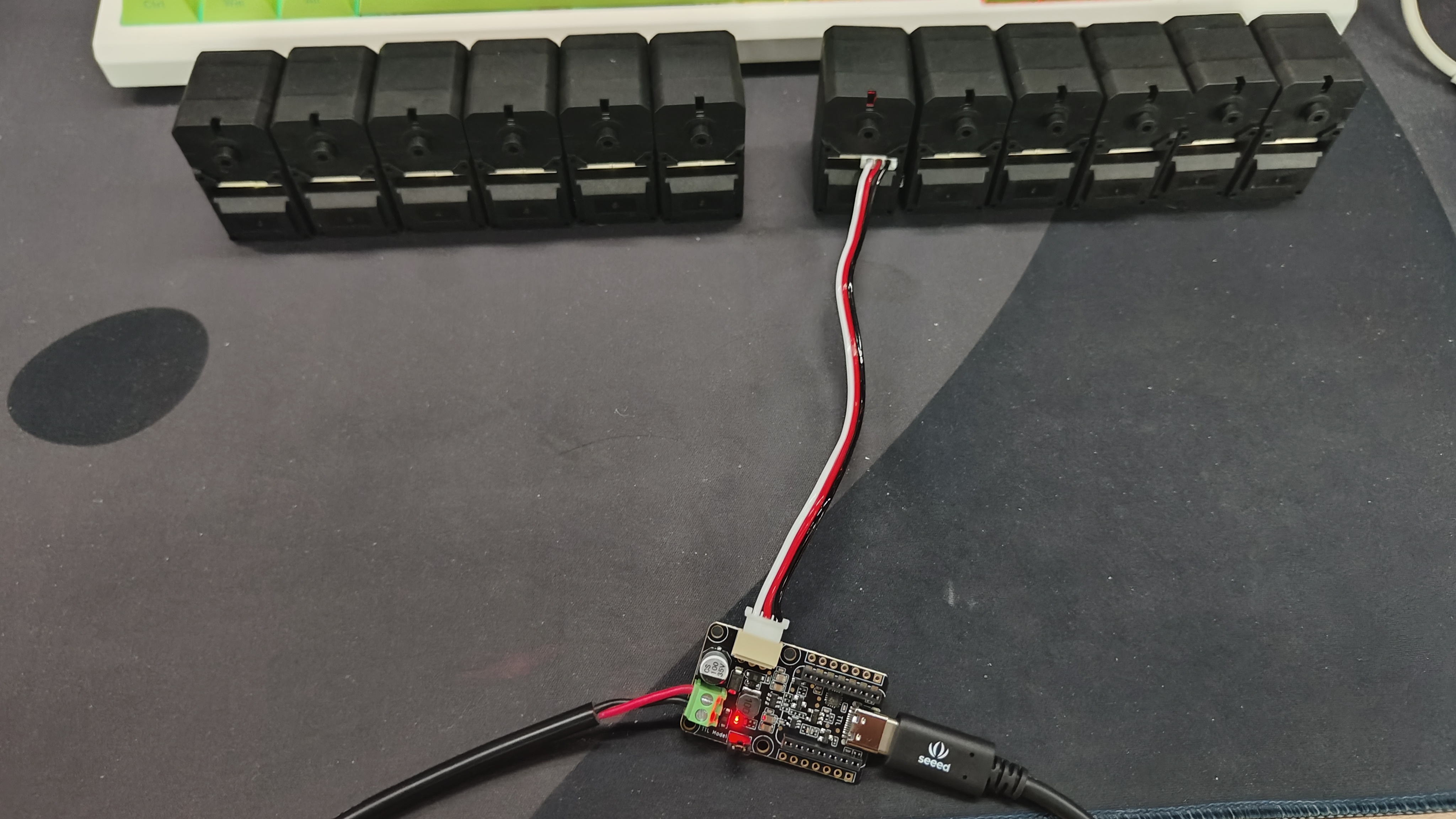

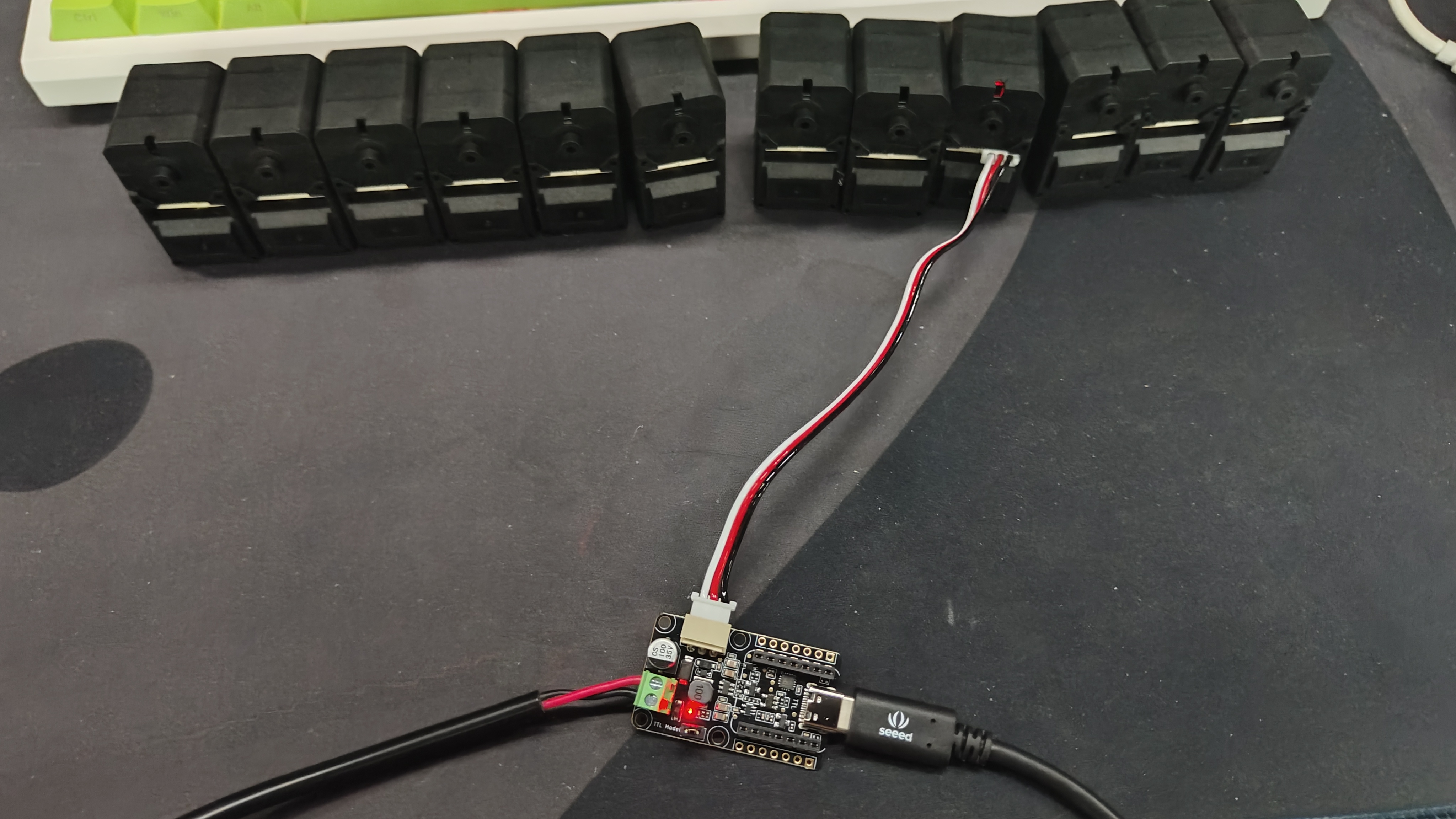

Follower Arm Joint 3Follower Arm Joint 2Follower Arm Joint 1
Follower Arm Joint 3 CalibrationFollower Arm Joint 2 CalibrationFollower Arm Joint 1 Calibration

Leader 예시

lerobot-setup-motors \
    --teleop.type=so101_leader \
    --teleop.port=/dev/ttyACM0

Follower 예시

lerobot-setup-motors \
    --robot.type=so101_follower \
    --robot.port=/dev/ttyACM1

💡TIP

각 모터를 하나씩 연결하여 IDBaudrate를 설정하세요.
케이블 연결 상태를 반드시 확인하세요.


4. 단계별 조립 가이드

조립 전 아래 PDF 가이드를 참고하세요.

아래는 각 관절(Joint)별 조립 방법과 참고 동영상입니다.

Joint 1 (베이스)

  1. 첫 번째 모터를 베이스에 넣고, M2x6mm 나사 4개(위 2개, 아래 2개)로 고정합니다.
  2. 모터 홀더를 끼우고, M2x6mm 나사 2개(양쪽 각 1개)로 고정합니다.
  3. 모터 혼 2개를 설치하고, 상단 혼은 M3x6mm 나사로 고정합니다.
  4. 숄더 부품을 부착하고, M3x6mm 나사 4개(위 4개, 아래 4개)로 고정합니다.
  5. 숄더 모터 홀더를 추가합니다.

참고 영상:

Joint 2 (숄더)

  1. 두 번째 모터를 위에서 삽입합니다.
  2. M2x6mm 나사 4개로 고정합니다.
  3. 모터 혼 2개를 설치하고, M3x6mm 혼 나사로 고정합니다.
  4. 상완 부품을 M3x6mm 나사 4개씩 양쪽에 고정합니다.

참고 영상:

Joint 3 (엘보)

  1. 세 번째 모터를 삽입하고, M2x6mm 나사 4개로 고정합니다.
  2. 모터 혼 2개를 설치하고, M3x6mm 혼 나사로 고정합니다.
  3. 전완 부품을 M3x6mm 나사 4개씩 양쪽에 고정합니다.

참고 영상:

Joint 4 (손목 굽힘)

  1. 모터 홀더 4번을 끼웁니다.
  2. 네 번째 모터를 삽입합니다.
  3. M2x6mm 나사 4개로 고정하고, 모터 혼을 설치한 뒤 M3x6mm 혼 나사로 고정합니다.

참고 영상:

Joint 5 (손목 회전)

  1. 다섯 번째 모터를 손목 홀더에 넣고, M2x6mm 전면 나사 2개로 고정합니다.
  2. 모터 혼 1개를 설치하고, M3x6mm 혼 나사로 고정합니다.
  3. 손목 부품을 M3x6mm 나사 4개씩 양쪽에 고정합니다.

참고 영상:

Gripper (그리퍼)

  1. 그리퍼를 5번 모터에 부착하고, 손목의 모터 혼에 M3x6mm 나사 4개로 고정합니다.
  2. 그리퍼 모터를 삽입하고, M2x6mm 나사 2개씩 양쪽에 고정합니다.
  3. 모터 혼을 설치하고, M3x6mm 혼 나사로 고정합니다.
  4. 그리퍼 클로를 M3x6mm 나사 4개씩 양쪽에 고정합니다.

참고 영상:


5. 조립 영상

조립 영상을 같이 보면서 진행해 보세요!

팔로워암 조립 영상

리더암 조립 영상


6. 참고 및 문제해결

경고 ⚠️ WARN

조립 및 설정 중 문제가 발생하면, 전원/케이블 연결 상태를 반드시 점검하세요.
Waveshare 보드를 사용할 경우 점퍼가 B 채널(USB)에 위치해야 합니다.

다음 단계

조립이 완료되었다면, 다음 중 하나를 선택하여 진행하세요:
