A-Go(LeKiwi) 카메라 연결
A-Go(LeKiwi)에는 USB 카메라가 두 대 달려 있습니다. 로봇 앞을 보는 전방 카메라와 그리퍼를 보는 손목 카메라입니다. 두 카메라는 똑같은 제품이라, 로봇은 카메라를 꽂은 USB 포트 자리로 둘을 구분합니다. 이 페이지에서는 카메라를 맞는 자리에 꽂고, 웹 화면과 Physical Labs의 미리보기로 확인하고, 바뀌었을 때 바로잡는 방법을 안내합니다.
학습 목표
- 전방 · 손목 카메라가 무엇을 비추는지, 둘이 바뀌면 왜 안 되는지 설명할 수 있다.
- 로봇이 USB 포트 자리로 두 카메라를 구분한다는 것을 설명할 수 있다.
- 웹 화면과 Physical Labs에서 두 카메라 영상을 확인할 수 있다.
- 전방 · 손목이 바뀌었거나 영상이 나오지 않을 때 바로잡을 수 있다.
1. 카메라 두 대
1.1. 전방과 손목
| 카메라 | 웹 화면 이름 | Physical Labs · 데이터셋 이름 | 비추는 것 | 꽂는 자리 (USB 포트) |
|---|---|---|---|---|
| 전방 | 전방 카메라 | front | 로봇 앞 바닥과 작업 공간 | 1.2 |
| 손목 | 손목 카메라 | wrist | 그리퍼(집게) 끝 | 1.1 |
1.1 · 1.2 는 라즈베리파이가 USB 포트를 부르는 번호입니다. 2절에서 자세히 설명합니다.
1.2. 둘이 바뀌면 안 되는 이유
데이터셋에는 전방 영상과 손목 영상이 front · wrist 라는 이름으로 따로 저장됩니다. 모델은 “front에는 로봇 앞이, wrist에는 그리퍼가 보인다”는 전제로 학습합니다.
두 카메라가 바뀐 채로 데이터를 모으면 에러는 나지 않지만 조용히 잘못된 데이터셋이 만들어집니다. 추론 중에 바뀌면 모델은 엉뚱한 화면을 보고 움직입니다. 그래서 데이터를 모으기 전에 한 번, 카메라 케이블을 다시 꽂았을 때마다 한 번 확인합니다.
2. 카메라는 꽂은 자리로 정해집니다
2.1. 규칙
두 카메라는 같은 제품이고 시리얼 번호까지 같아서, 로봇은 카메라 자체로는 둘을 구별하지 못합니다. 그래서 로봇은 라즈베리파이의 어느 USB 포트에 꽂혔는지로 전방과 손목을 정합니다.
| 라즈베리파이가 부르는 포트 | 카메라 |
|---|---|
1.2 | 전방 (front) |
1.1 | 손목 (wrist) |
이 번호가 라즈베리파이의 어느 구멍인지는 로봇에서 직접 확인합니다. 가장 쉬운 방법은 미리보기를 보고, 바뀌었으면 두 케이블을 서로 바꿔 꽂는 것입니다 (4~5절). 구멍 자리를 정확히 알고 싶다면 5.2절의 터미널 방법을 씁니다.
2.2. 꽂을 때 지킬 것
- 카메라는 라즈베리파이에 직접 꽂습니다. USB 허브를 거치면 포트 번호가 바뀌어 로봇이 카메라를 찾지 못합니다.
- 두 카메라는
1.1·1.2자리에만 꽂습니다. 다른 구멍에 꽂으면 로봇이 찾지 못합니다. - 카메라 케이블을 뺐다 꽂을 때는 원래 자리에 꽂습니다. 자리가 바뀌면 전방 · 손목도 바뀝니다.
예전 이미지를 쓰던 로봇이라면
예전 이미지(
lekiwi1017등)에서는 udev 규칙으로/dev/cam_front·/dev/cam_wrist별칭을 만들어, 어느 포트에 꽂든 설정으로 맞췄습니다. 새 이미지의 로봇 프로그램은 이 별칭을 쓰지 않고 포트 자리만 봅니다. 그래서 예전 로봇에 새 카드를 넣으면 전방 · 손목이 바뀌어 보일 수 있습니다. 4절로 확인하고, 바뀌었으면 5절대로 바꿔 꽂습니다. 별칭을 새로 만들거나 고칠 필요는 없습니다.
2.3. 해상도와 속도는 로봇이 정합니다
| 항목 | 값 |
|---|---|
| 해상도 | 640×480 |
| 속도 | 30 fps |
| 형식 | MJPEG (카메라가 압축한 영상을 그대로 보냄) |
| 회전 | 0° (돌리지 않음) |
이 값은 로봇의 카메라 설정 파일(lekiwi_camera.yaml)이 정합니다. 웹 화면과 Physical Labs에서는 보기만 하고 바꾸지 않습니다. 같은 기종의 다른 로봇과 데이터셋을 맞춰 쓰려면 이 값을 그대로 둡니다.
3. 카메라는 로봇 기능과 함께 켜집니다
카메라는 로봇 전원만 켠다고 켜지지 않습니다. 웹 화면이나 Physical Labs에서 로봇 켜기를 눌러 로봇 기능을 켤 때, 카메라를 다루는 프로그램(카메라 노드)도 함께 켜집니다.
| 켜는 곳 | 카메라 |
|---|---|
| [웹 화면] 대시보드 › 기능 › 로봇 › 로봇 켜기 | 옆의 카메라 포함 이 체크돼 있으면 함께 켜집니다 (처음에 체크돼 있음) |
| [앱] Physical Labs ▶ 로봇 켜기 | 항상 함께 켜집니다 |
| [로봇] 터미널에서 직접 실행 | 카메라가 꺼진 채 켜집니다. 웹 화면이나 앱으로 켭니다 |
웹 화면에서 로봇을 켜려면 먼저 위쪽의 조작 권한 받기를 누릅니다. 조작 권한은 대시보드와 조작 권한에서 설명합니다.
로봇 기능이 꺼져 있으면 카메라도 꺼져 있어 전방 카메라 칸이 신호 없음 입니다. 로봇 켜기 옆의 카메라 포함 을 확인하세요.
켤 때 빠져 있던 카메라는 다시 찾지 않습니다
로봇 기능을 켜는 순간 카메라가 꽂혀 있지 않으면 그 카메라 노드는 바로 끝나고, 나중에 꽂아도 다시 시도하지 않습니다. 카메라를 꽂은 뒤 로봇 끄기 → 로봇 켜기를 합니다. 켜져 있는 동안 잠깐 빠졌다가 같은 자리에 다시 꽂은 경우에는 카메라가 다시 잡힐 수 있지만, 영상이 돌아오지 않으면 마찬가지로 껐다 켭니다.
4. 영상 확인하기
카메라 영상은 팔 보정(캘리브레이션) 전에도 볼 수 있습니다. 아래 세 곳 중 편한 곳에서 확인합니다.
4.1. [웹 화면] 조작 화면 — 두 카메라를 한 번에
- 브라우저로 웹 화면을 엽니다. AP 모드라면
http://192.168.4.1:8080, 공유기 모드라면http://lekiwi01.local:8080또는http://<로봇 IP>:8080입니다. 접속 방법은 처음 접속하기에 있습니다. - 대시보드의 기능 › 로봇 이
실행 중인지 봅니다.꺼짐이면 3절대로 로봇을 켭니다. - 왼쪽 메뉴에서 조작 을 누릅니다.
큰 화면이 전방 카메라, 오른쪽 아래 작은 화면이 손목 카메라 입니다. 오른쪽 위 카메라 바꾸기 로 큰 화면과 작은 화면을 서로 바꿉니다.
영상은 조작 권한이 없어도 보입니다. 이름 옆 숫자(13 fps)는 이 브라우저가 받는 속도입니다. 웹 화면은 보기용으로 카메라당 최대 15 fps까지만 보내므로, 15 fps 안팎이면 정상입니다. 바퀴 조작은 조작 (바퀴 · 팔)에서 다룹니다.
4.2. [웹 화면] 대시보드 — 카메라의 실제 속도
가운데 센서 수신 표에서 전방 카메라 가 30.0 Hz 정상 입니다. 대시보드는 손목 영상을 받지 않으므로 손목 카메라 는 보지 않음 으로 나옵니다.
- 센서 수신 표의
전방 카메라빈도는 로봇에서 잰 카메라의 실제 속도입니다. 30 Hz 안팎이면 정상입니다. 어두운 곳에서는 20 Hz대로 떨어질 수 있습니다 (6절). 손목 카메라의보지 않음은 고장이 아닙니다. 손목 영상을 보는 화면(다른 탭의 조작 화면, Physical Labs 미리보기 등)이 열려 있을 때만 빈도가 나옵니다.- 대시보드 아래쪽 노드 표에서
front_camera_node·wrist_camera_node가있음이면 두 카메라 노드가 돌고 있는 것입니다.없음이면 6절을 봅니다.
대시보드의 다른 칸은 대시보드와 조작 권한과 센서 · 로그에서 설명합니다.
4.3. [앱] Physical Labs 로봇 설정
Physical Labs에서도 두 카메라를 나란히 볼 수 있습니다. 먼저 Physical Labs 연결대로 로봇을 추가하고 연결 확인까지 마칩니다. Physical Labs는 켤 때 로그인 확인에 인터넷이 필요하므로, 노트북을 로봇 AP(인터넷 없음)에 붙여 쓸 때는 인터넷이 되는 곳에서 앱을 먼저 켜 둔 뒤 와이파이를 바꿉니다.
- 사이드바 로봇 창고 에서 로봇(예:
lekiwi01)을 고르고 로봇 설정 탭을 엽니다. - 아래로 내려 3. Lekiwi (카메라) 칸을 찾습니다. 칸 안에
ROS2 로봇 — 영상은 로봇 게이트웨이로 받습니다.라는 글이 보이면 맞는 상태입니다. - ▶ 모두 보기 를 누릅니다. 카메라 하나만 보려면 그 줄의 ▶ 를 누릅니다.
- 로봇 기능이 꺼져 있으면 카메라 확인 창이
지금 켤까요?하고 묻습니다. Yes 를 누르면 로봇을 켠 뒤 미리보기를 시작합니다. - 다 봤으면 ■ 모두 중지 를 누릅니다.
왼쪽이 front(로봇 앞 바닥), 오른쪽이 wrist(그리퍼 끝)입니다. 줄마다 카메라 노드 실행 중 · 로봇 30.0 fps, 영상 아래에 640x480 · 14.0 fps 가 보입니다.
카메라 줄의 로봇 30.0 fps 는 카메라의 실제 속도이고, 영상 아래의 14.0 fps 는 미리보기로 받는 속도입니다. 미리보기는 보기용으로 줄여 받으므로 15 fps 안팎이면 정상입니다. 카메라 줄에는 상태가 이렇게 나옵니다.
| 카메라 줄의 글 | 뜻 |
|---|---|
카메라 노드 실행 중 · 로봇 30.0 fps | 정상입니다 |
카메라 노드 실행 중 | 정상입니다. 미리보기를 켜면 fps가 함께 나옵니다 |
로봇 꺼짐 — 카메라는 [▶ 로봇 켜기] 뒤에 켜집니다 | 로봇 기능이 꺼져 있습니다 |
⚠ 카메라 없이 켜졌습니다 — … | 웹 화면에서 카메라 포함 을 끈 채 켰습니다. 껐다 다시 켭니다 |
⚠ 카메라 노드가 없습니다 — 켤 때 카메라가 빠져 있었을 수 있습니다. … | 켤 때 그 카메라가 없었습니다. 꽂은 뒤 껐다 다시 켭니다 |
⚠ 카메라 노드가 없습니다 — 터미널에서 켰다면 use_camera:=true 로 다시 켜세요 | 로봇 터미널에서 켰습니다. 웹 화면이나 앱으로 다시 켭니다 |
⚠ 카메라 노드는 있는데 영상이 … fps 입니다 — 카메라 케이블을 확인하세요 | 켜진 뒤 USB가 빠졌거나 접촉이 나쁩니다 (1 fps보다 낮을 때 나옵니다) |
… · ⚠ 영상이 N초째 오지 않습니다 — 카메라 케이블을 확인하세요 | 보는 중에 영상이 끊겼습니다 |
윈도우판 Physical Labs는 이 화면을 쓸 수 없습니다
새 A-Go(ROS 2 로봇)는 Physical Labs 우분투(.deb)판(이 문서 기준 0.2.0)에서 씁니다. 윈도우판 최신 0.1.7은 지원하지 않으므로, 윈도우 PC에서는 4.1 · 4.2절의 웹 화면으로 확인합니다.
미리보기와 데이터 수집은 다른 길로 영상을 받습니다
미리보기(앱 · 웹)는 로봇의 웹 화면(게이트웨이)에서 받으므로 팔 보정 전에도 됩니다. Physical Labs의 텔레오퍼레이션 · 데이터 수집 · 추론은 데이터 노드에서 영상과 관절값을 함께 받는데, 팔로워 팔 보정이 없으면 이 노드가 아무것도 보내지 않습니다. 미리보기는 되는데 텔레오퍼레이션 화면에 영상이 없다면 캘리브레이션을 먼저 합니다.

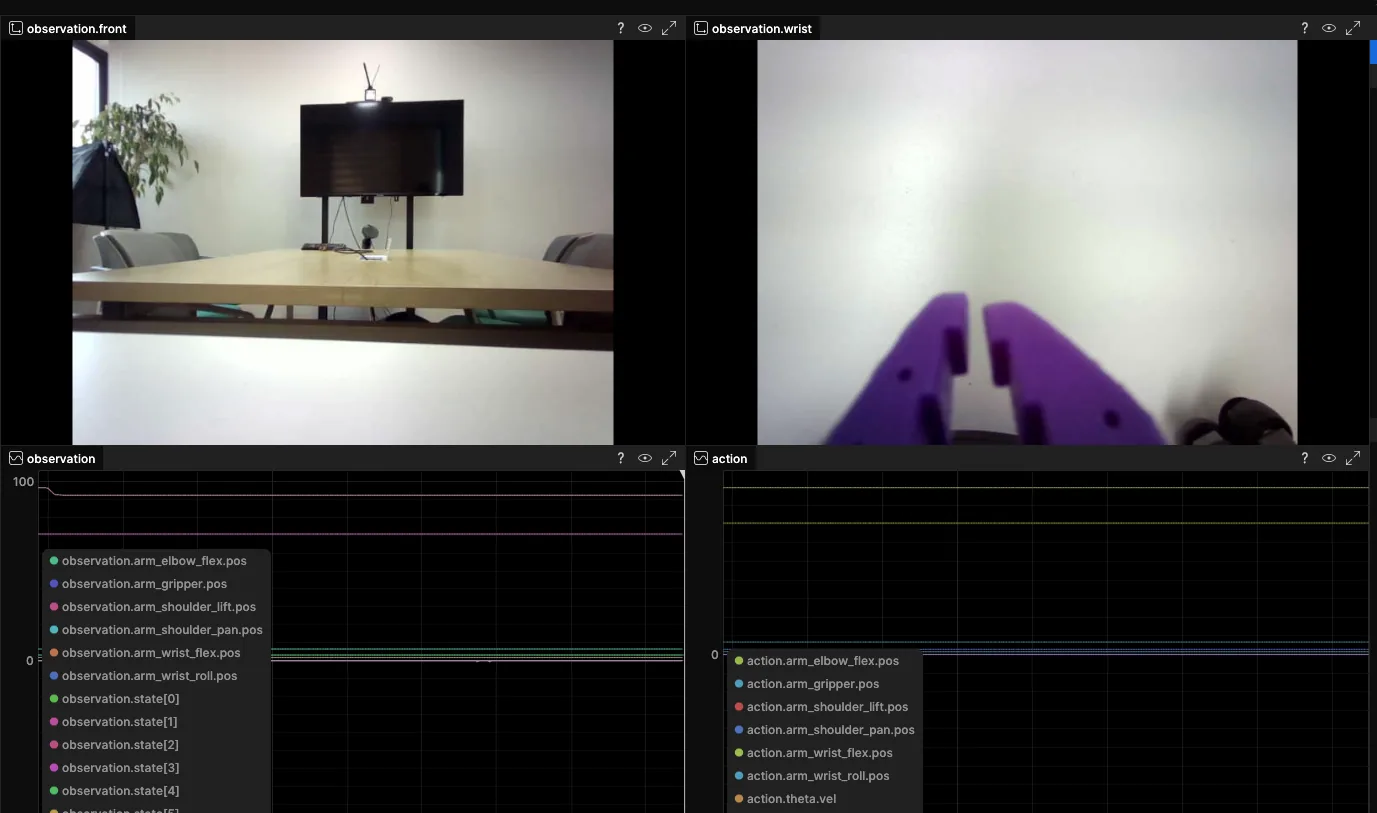

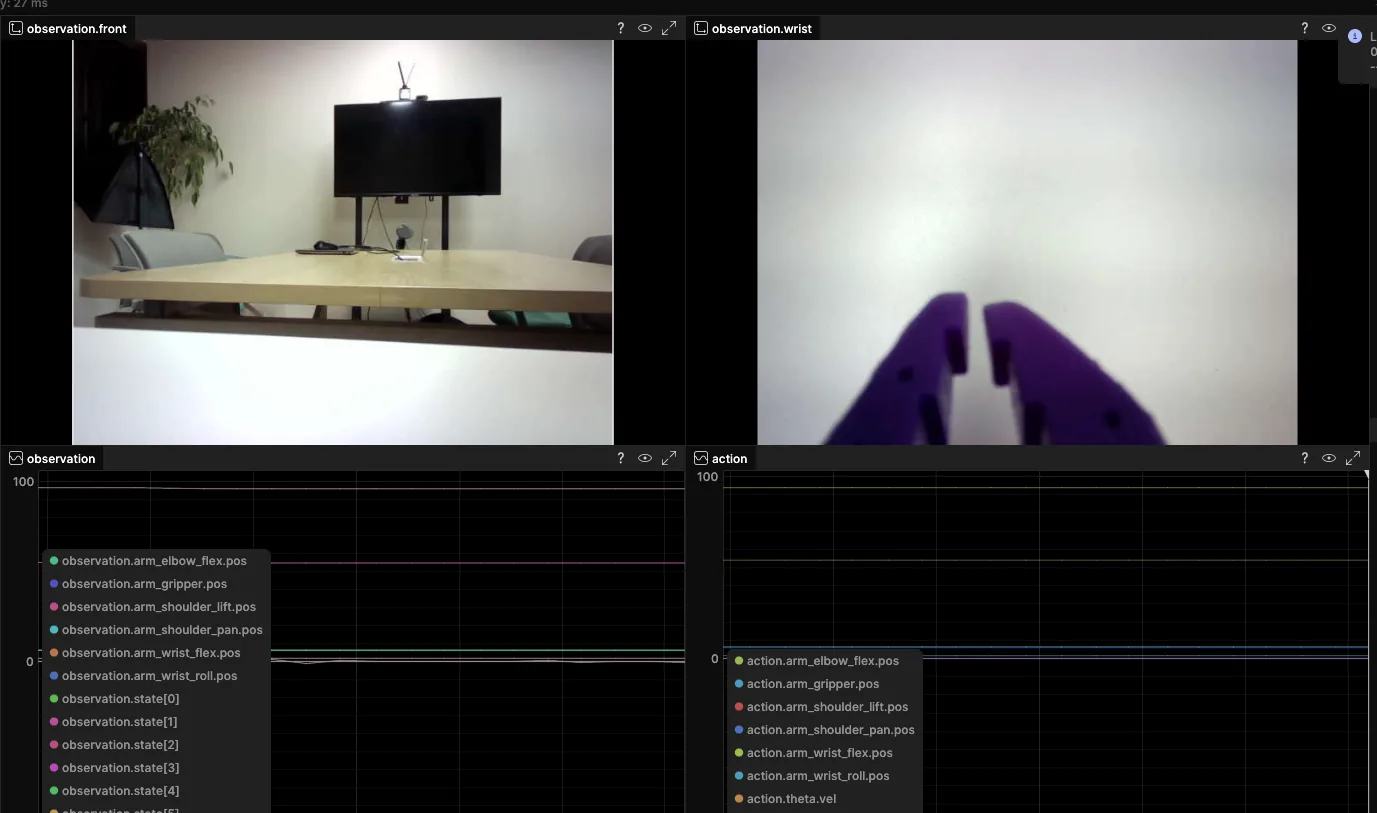

4.4. 맞게 꽂혔는지 판단하기
| 확인 | 맞으면 |
|---|---|
전방 (front, 전방 카메라) | 로봇 앞 바닥이 보입니다 |
손목 (wrist, 손목 카메라) | 그리퍼(집게) 끝이 보입니다 |
| 헷갈릴 때 | 전방 카메라 렌즈를 손으로 가립니다. front 영상이 어두워지면 맞게 꽂힌 것입니다 |
전방에 로봇 앞, 손목에 그리퍼가 보이면 끝입니다
이 상태를 기준으로 데이터를 모읍니다. 카메라 케이블을 다시 꽂았다면 그때마다 한 번씩 확인합니다.
5. 전방 · 손목이 바뀌어 보이면
5.1. 두 카메라를 서로 바꿔 꽂기
- [로봇] 라즈베리파이에 꽂힌 두 카메라 케이블의 자리를 서로 바꿉니다. 전방 카메라 케이블은 지금 손목 카메라가 꽂힌 자리에, 손목 카메라 케이블은 전방 카메라가 꽂힌 자리에 꽂습니다.
- 로봇 기능을 껐다가 다시 켭니다.
- [웹 화면] 조작 권한 받기 → 대시보드 로봇 끄기 → 확인 창
로봇을 끌까요?에서 로봇 끄기 →꺼짐이 되면 카메라 포함 을 확인하고 로봇 켜기 → 끝나면 권한 놓기 (웹이 권한을 쥐고 있으면 Physical Labs의 로봇 켜기 · 끄기와 조작이 막힙니다) - [앱] 로봇 설정 2. Lekiwi (원격) 의 ■ 로봇 끄기 → ▶ 로봇 켜기
- [웹 화면] 조작 권한 받기 → 대시보드 로봇 끄기 → 확인 창
- 4절대로 다시 확인합니다.
로봇을 끌 때 팔을 확인하세요
팔에 힘이 들어가 있으면 로봇은 끄기 전에 팔을 접은 자세로 접고 힘을 뺍니다. 접은 자세를 저장하지 않았다면 끄기가 멈추고, 팔 힘을 빼고 끌지 묻습니다 (앱 팔 힘 빼고 끄기, 웹 그래도 끄기). 힘을 빼면 편 팔이 떨어지므로 팔을 손으로 받친 뒤 누릅니다. 접은 자세는 캘리브레이션에서 저장합니다.

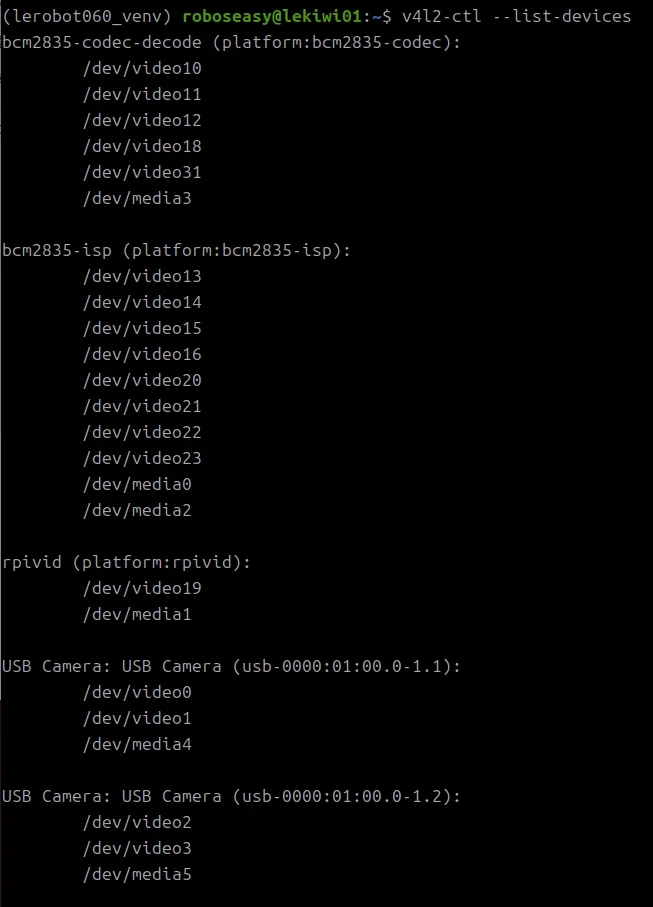

5.2. (선택) [로봇] 어느 구멍이 1.1 · 1.2 인지 찾기
카메라를 모두 뺐다가 다시 꽂아야 하는데 어느 구멍이 어느 자리인지 모를 때 씁니다. 로봇에 SSH로 접속해(처음 접속하기) 아래 명령을 실행합니다. 목록만 보는 명령이라 로봇에 영향이 없습니다. 로봇 기능을 끈 상태에서 카메라를 뽑고 꽂는 것이 안전합니다.
ls /dev/v4l/by-path/ | grep usb두 카메라가 1.1 · 1.2 자리에 꽂혀 있으면 아래 네 줄이 나옵니다. 카메라 한 대마다 video-index0(영상)과 video-index1(보조 장치) 두 줄입니다.
platform-fd500000.pcie-pci-0000:01:00.0-usb-0:1.1:1.0-video-index0
platform-fd500000.pcie-pci-0000:01:00.0-usb-0:1.1:1.0-video-index1
platform-fd500000.pcie-pci-0000:01:00.0-usb-0:1.2:1.0-video-index0
platform-fd500000.pcie-pci-0000:01:00.0-usb-0:1.2:1.0-video-index1usb-0:1.1 줄은 손목 자리(1.1)에, usb-0:1.2 줄은 전방 자리(1.2)에 카메라가 꽂혀 있다는 뜻입니다. 카메라 한 대를 뽑고 다시 실행하면 그 카메라의 두 줄이 사라지므로, 뽑은 구멍이 어느 자리였는지 알 수 있습니다. 1.3 이나 1.2.1 처럼 다른 번호가 보이면 카메라가 다른 구멍이나 USB 허브에 꽂힌 것입니다. 이 목록은 자리만 알려 주고 어느 카메라가 꽂혔는지는 모르므로, 전방 · 손목은 4절의 영상으로 확인합니다.
자리를 찾았으면 전방 카메라는 1.2, 손목 카메라는 1.1 자리에 꽂고 로봇 기능을 켭니다.
6. 문제 해결
| 증상 | 확인할 것 |
|---|---|
카메라 노드가 없다 — 앱 카메라 줄 ⚠ 카메라 노드가 없습니다 — 켤 때 카메라가 빠져 있었을 수 있습니다…, 웹 화면 대시보드 노드 표의 front_camera_node · wrist_camera_node 가 없음 | 로봇 기능을 켤 때 그 카메라가 꽂혀 있지 않았습니다. 카메라를 원래 자리에 끝까지 꽂고 로봇 끄기 → 켜기를 합니다. 그래도 없음 이면 웹 화면 로그 에서 로봇 을 골라 failed to open … No such file or directory 를 찾습니다. 카메라가 1.1 · 1.2 가 아닌 구멍이나 USB 허브에 꽂힌 것이니 5.2절로 자리를 확인합니다 (센서 · 로그). |
앱 ⚠ 카메라 없이 켜졌습니다 …, 대시보드 로봇 줄에 카메라 없이 켬 | 웹 화면에서 카메라 포함 을 끈 채 켰습니다. 로봇을 끄고, 카메라 포함 을 체크한 뒤 다시 켭니다. |
앱 ⚠ 카메라 노드가 없습니다 — 터미널에서 켰다면 use_camera:=true 로 다시 켜세요, 대시보드 로봇 이 외부 실행 | 로봇 터미널에서 로봇 기능을 켜면 카메라가 꺼진 채 켜집니다. 터미널에서 켠 것은 그 터미널에서 끄고(Ctrl+C), 웹 화면이나 앱으로 다시 켭니다. |
웹 영상 칸이 신호 없음 | 영상이 2초 넘게 오지 않는다는 뜻입니다. 대시보드 로봇 이 꺼짐 이면 로봇을 켭니다 (3절). 켜져 있다면 위 줄들처럼 카메라 노드가 있는지 봅니다. |
앱 ⚠ 카메라 노드는 있는데 영상이 … fps 입니다 … 또는 ⚠ 영상이 N초째 오지 않습니다 … | 켜진 뒤 USB가 빠졌거나 접촉이 나쁩니다. 같은 자리에 끝까지 다시 꽂습니다. 영상이 돌아오지 않으면 로봇 끄기 → 켜기를 합니다. |
| 미리보기가 13~15 fps로 보인다 | 정상입니다. 미리보기는 카메라당 최대 15 fps로 줄여 받습니다. 카메라의 실제 속도는 앱의 로봇 N fps, 웹 화면 대시보드 센서 수신 에서 봅니다. |
실제 속도(앱 로봇 N fps, 대시보드 센서 수신)가 30보다 낮다 | 어두운 곳에서는 카메라가 노출을 늘려 20 fps대로 떨어질 수 있습니다. 조명을 밝게 합니다. 대시보드가 늦음 이면 케이블과 USB 접촉을 확인합니다. |
| 미리보기가 자주 끊기거나 늦다 | 와이파이가 약할 수 있습니다. 로봇 가까이에서 보거나 유선 연결로 봅니다. 앱의 줄마다 ▶ 로 한 대만 골라 봐도 두 카메라 영상을 함께 받으므로 와이파이 부담은 줄지 않습니다. |
대시보드 손목 카메라 가 보지 않음 | 정상입니다. 대시보드는 손목 영상을 받지 않습니다 (4.2절). |
앱 카메라 확인 창 켠 카메라의 노드가 로봇에 없습니다. | 보려던 카메라의 노드가 하나도 없습니다. 창에 카메라마다 까닭(4.3절 표의 카메라 줄 글)이 적혀 있으니, 이 표의 해당 줄을 따릅니다. |
앱 카메라 확인 창 로봇 게이트웨이(…:8080) 에 연결하지 못했습니다 | 로봇 주소와 네트워크를 확인합니다. PC가 로봇과 같은 네트워크(AP lekiwi01, 같은 공유기, 또는 랜선)에 붙어 있는지 봅니다 (처음 접속하기). |
앱 카메라 확인 창 … 20초 동안 카메라 영상이 오지 않습니다 | 카메라 칸의 각 줄에서 카메라 노드 상태를 보고, 위 줄들을 따릅니다. |
앱에서 로봇 켜기 · 끄기가 다른 화면(…)이 조작 중입니다 로 막힌다 | 웹 화면이 조작 권한을 쥐고 있습니다. 웹 화면 위쪽의 권한 놓기 를 누르고 다시 합니다 (대시보드와 조작 권한). |
데이터 수집 · 추론이 카메라 front 의 영상이 2초 넘게 끊겼습니다 — 로봇의 카메라 연결을 확인하세요. 로 멈춘다 | 카메라 케이블을 확인하고 로봇 끄기 → 켜기를 한 뒤, 4절대로 영상이 나오는지 보고 다시 시작합니다. |
| 미리보기는 되는데 Physical Labs 텔레오퍼레이션 화면에 영상이 없다 | 팔로워 팔 보정이 없으면 데이터 노드가 영상을 보내지 않습니다. 캘리브레이션을 먼저 합니다. |
| 전방 · 손목이 바뀌어 보인다 | 5.1절대로 두 케이블을 서로 바꿔 꽂고 로봇 기능을 껐다 켭니다. |
더 많은 증상은 문제 해결에 모아 두었습니다.
7. 정리
- A-Go(LeKiwi)의 카메라는 두 대입니다. 전방(
front)은 로봇 앞을, 손목(wrist)은 그리퍼를 비춥니다. - 두 카메라는 같은 제품이라 로봇은 꽂은 USB 포트 자리로 구분합니다. 전방은
1.2, 손목은1.1자리이며, 허브 없이 라즈베리파이에 직접 꽂습니다. - 카메라는 로봇 기능과 함께 켜집니다. 켤 때 빠져 있던 카메라는 다시 찾지 않으므로, 꽂은 뒤 로봇 끄기 → 켜기를 합니다.
- 해상도 640×480 · 30 fps는 로봇의 설정 파일이 정하며, 웹 화면과 Physical Labs에서는 바꾸지 않습니다.
- 영상은 웹 화면 조작 · 대시보드, Physical Labs 로봇 설정 › 3. Lekiwi (카메라) 에서 확인합니다. 바뀌어 보이면 두 케이블을 서로 바꿔 꽂고 껐다 켭니다.
카메라까지 준비되었습니다. 다음 페이지부터는 웹 화면으로 로봇을 켜고 움직여 봅니다.
